罗门哈斯AMBERLITE™ IRN160核级混床树脂是均匀的混合物粒径聚苯乙烯阳离子和阴离子交换树脂。 提供AMBERLITE IRN160树脂含有化学计量当量的强酸性阳离子和强碱性阴离子交换树脂。它是以H+/OH-形式提供。罗门哈斯AMBERLITE IRN160树脂设计用于BWR核电站的放射性废物应用和深床冷凝物抛光。该树脂结合了高容量和高性能的特性由于磨损和磨损导致的珠子断裂的优异耐受性渗透压休克。 这种树脂的非分离性能使其可以轻松地从一个地方转移到另一个地方,不留下与阴离子分离的阳离子层树脂。外观呈琥珀色颗粒。
产品规格及参数:
名称 | 树脂类型 | 树脂结构 | 官能团 | |
罗门哈斯AMBERLITE™IRN160核级混床树脂 | H +/ OH-混合离子 | 苯乙烯二乙烯基苯共聚物 | 磺酸三甲基铵 | |
物理和化学特性 | H +型 | OH-型 | ||
总交换容量 | eq / l | ≥2.15 | ≥1.2 | |
含水量 | % | 45-51 | 54-60 | |
包装密度 | g/l | 670 | 670 | |
比重 | -- | 1.040-1.060 |
| |
粒径 均匀系数,最大 平均颗粒大小 <0.300mm,最大 全珠尺寸值 | -- mm % % |
≤1.2 0.525±0.05 ≤0.2 ≥95 | ≤1.2 0.630±0.05 ≤0.2 ≥95 | |
断裂重量(平均值) > 200 g/bead | g/bead % | ≥350 95 | ||
离子转换 CO3 Cl- SO4 |
%
| ≥ 99 -- -- -- | ≥ 95 ≤ 5 ≤ 0.1 ≤ 0.1 |
推荐操作条件:
工作温度最大 | °C | 60 |
床深度,最小 | mm | 800 |
采水流速 | BV/h | 80 |
最大采水流速(35-50 °C) | m/h | 120 |
*1BV(床容积) =每1m3树脂为1m3溶液Vol. % |
产品纯度:
罗门哈斯AMBERLITE™ IRN160核级混床树脂被指定为核等级树脂,采用特殊制造
加工程序。 这些程序相结合用罗门哈斯的过程来减少氯离子含量的阴离子成分,产生最终纯度和产量的材料满足核的严格要求行业。
任何推荐使用AMBERLITE IRN160树脂不可再生混床应用于何处可靠地生产最优质的水要求和“提供的”树脂必须具备的地方离子和非离子的绝对最小值污染。
纯度 阳离子 阴离子 |
mg/kg 干燥树脂 |
Al ≤ 50 ≤ 50 |
Ca ≤ 50 |
Co ≤ 30 |
Cu ≤ 10 ≤ 10 |
Fe ≤ 50 ≤ 50 |
Hg ≤ 20 |
K ≤ 40 |
Mg ≤ 50 |
Na ≤ 50 ≤ 20 |
Pb ≤ 10 |
Cl ≤ 500 |
SiO2 ≤ 100 |
SO4 ≤ 600 |
液压特性:
每米床的压力下降
AMBERLITE IRN160树脂在正常下流时的深度、各种温度和流速下的操作如下图所示。 压降数据在开始时有效应当用清水运行。

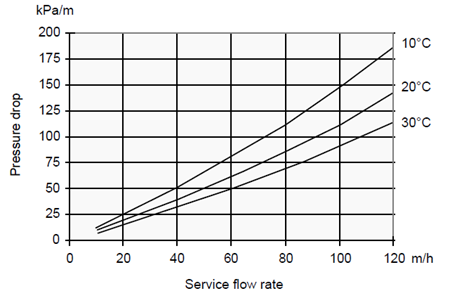

图1:压降数据
罗门哈斯AMBERLITE™IRN160应用领域:
— 核电站的放射性废物
— 深床冷凝物抛光
— 混床去离子
— 核电站一回路、二回路水处理和凝结水处理
— 电厂沸水堆
— 电厂凝结水精混床
包装方式:
25升/袋 或 7立方英尺/桶
注意事项:
1、罗门哈斯所生产的离子交换树脂和聚合物吸附剂含有由制造过程产生的副产物。用户必须确定在任何特定用途中必须除去有机副产物的程度,并建立技术以确保达到该用途的适当纯度水平。
2、用户必须确保符合管理应用程序的所有审慎安全标准和法规要求。除非另有说明,不建议其提供的离子交换树脂或聚合物吸附剂适用于任何特定用途,或者适用于任何特定用途。
3、酸性和碱性再生溶液具有腐蚀性,应采用防止眼睛和皮肤接触的方式进行处理。
4、当与离子交换树脂混合时,硝酸和其他强氧化剂会引起爆炸型反应。如果考虑使用诸如硝酸的氧化剂,则必须正确设计工艺设备以防止压力快速增加。在使用强氧化剂与离子交换树脂接触之前,请咨询熟悉这些材料处理的消息来源。
5、这些数据的准确性或适当性不作任何明示或暗示的保证,并明确排除罗门哈斯因树脂使用而产生的任何责任。
6、建议潜在用户自行确定罗门哈斯材料的适用性以及在采用之前的任何使用建议。
蓝膜专注于环保水处理产品与服务的创新与整合,经营产品包括水处理设备、过滤器、滤膜、水处理树脂及行业解决方案等。具有完整的环保水处理系统集成和全面的技术服务综合能力,并提供7*24小时的优质服务。
本文由蓝膜(https://www.ilanmo.cn/)原创首发,转载请以链接形式标明本文地址或注明文章出处!
