苏伊士edi模块安装图-蓝膜

苏伊士edi模块安装图

发布者:admin 2021-12-31 08:45:35 | 1336

蓝膜购买EDI模块的客户,我们都会提供技术支持与指导,或者可以根据客户需求提供上门安装服务。接下来就介绍苏伊士EDI模块的安装操作方式及安装图。

很多客户反映自己对苏伊士EDI模块的安装操作不是很熟悉,在蓝膜购买EDI模块的客户,我们都会提供技术支持与指导,或者可以根据客户需求提供上门安装服务。接下来就介绍苏伊士EDI模块的安装操作方式及安装图。

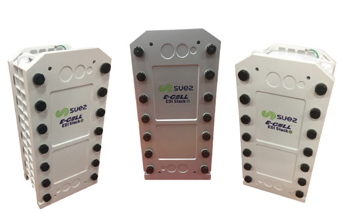

苏伊士edi模块

苏伊士EDI模块的安装操作方式:

1、苏伊士EDI系列膜块的背后面压紧板上设有两个固定螺孔,用于将苏伊士EDI膜块定位在机架上。由于苏伊士EDI膜块本身重量较大,该处螺丝只起定位作用,不起固定作用。系统运输时应将膜块单独包装运输。
注意:苏伊士EDI系统在运输移位时必须将膜块拆下。
2、搬动膜块时不能让水管道或电连接着力。
3、不要将膜块的前端和后端同时固定,因为这样会影响膜块极板间距离的调整。

膜块装配图

管件的连接
标准膜块为纯水提供了1寸活节(部分),为浓(极)水提供了4分活节(部分),另一部分由用户根据不同用途特殊加工,这些连接部分由PP制成。将管件与膜块连接时,应用扳手卡住膜块上的管件,以免其在扭力作用下被损坏。苏伊士EDI膜块的电源和管路连接请参见下图。

接地
1、膜块本身通过电源线接地。
2、应将淡水、浓(极)水的入水和出水分别接地。
3、果水流接地不当,可能引起电导率和电阻率仪读数不准和其它问题。

电源连接和接线
直流电源应通过一个三芯电缆与苏伊士EDI膜块连接。
电缆通过苏伊士EDI膜块上的电缆密封接头与苏伊士EDI连接。将电缆密封接头从苏伊士EDI压紧铝板上拧下,将电缆密封接头上的电缆压紧旋箍拧松,再将三芯电缆的一端穿入电缆密封接头,将电缆的三根线分别与苏伊士EDI的三根电线通过冷压接头连接。苏伊士EDI的三根电线中红色为正极、黑色为负极,黄色为地线。确定冷压连接无误后,将电缆密封接头外丝缠绕聚四氟乙烯密封带,将外丝拧入苏伊士EDI压紧铝板,将三个冷压接头压入铝板与电缆密封接头间的空间。将电缆密封接头上的电缆压紧旋箍拧紧。接线盒底面有一红色LED指示灯,当模块通电运行时,该灯亮表示模块电源极性接反,应将正负电源线对调。
苏伊士EDI电源连接和接线

隔板间距
膜块隔板间距对苏伊士EDI膜块很重要,它不仅关系到维持内部压力以保证出水水质,而且关系到防止苏伊士EDI膜块的内部和外部泄漏。
隔板间距在出厂前已经精确调节,过度调整可能会造成膜块的损害。
膜块最大入水扭力为0.4MPa。在正常压力下不应漏水,如发现漏水应停机检查泄露位置,如间距变大可适当调整,调整后漏水问题若还是无法解决,请立即与供货商联系。

其实不论是苏伊士还是其他品牌的苏伊士EDI模块,在安装时都要注意根据苏伊士EDI模块安装示意图来进行操作,否则可能会导致苏伊士EDI膜块运行时发生故障问题。如果还是不了解操作的用户,可第一时间联系品牌代理商获取技术支持。
