中空纤维膜是滤膜的一种形式，其膜组件内部结构造就了中空纤维膜的许多优异特性。很多朋友都不了解其内部究竟是怎样的，中空纤维膜组件的内部结构又带来了什么优点，今天小编就为大家分享中空纤维膜组件内部结构图。

中空纤维膜组件内部结构图

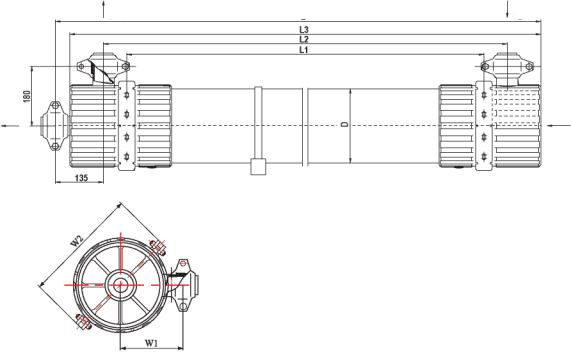

CAD侧视图与俯视图

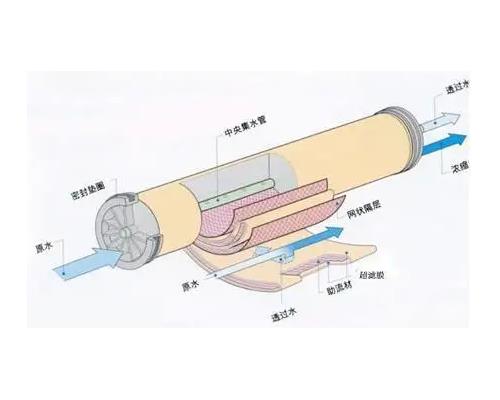

内部剖面图

中空纤维膜组件的内部结构
中空纤维膜内部由成千上万根中空纤维膜丝组成，两端被密封。具体的结构如下：
1. 中空纤维膜丝是一条细细的线，多由pvdf材料制成，表面有非常多的肉眼不能观察出的孔隙，过滤过程正是在膜表面和这些孔隙里进行。
2. 中空纤维膜的纤维膜丝被集束起来，将两端埋封在聚氨酯或环氧的粘剂中。将超出长度的膜丝进行切除，让中空纤维膜丝的中空空腔展现出来，这些部分常常被叫做管板。
3. 用聚乙烯或不锈钢的膜管把管板装入，用O形圈、管板的封头进行密封。隔开透过液和过滤的液体，使其不会互相干扰。
4. 通常中空纤维膜组件里面中空纤维是U型的，有一端是密封装在膜壳里面的，壳侧就是加压的一侧，液体进入到中空纤维膜丝里面，然后从膜丝另一端的开口处流出去。
5. 中空纤维膜也是管式膜，但是中空纤维膜是没有外部的支撑结构的，都是非对称结构的自支撑，可以承受6MPa的静压力。
6. 中空纤维膜分为外压式和内压式，区别这两者的区别是液体的过滤方向。液体先流入膜丝，然后从膜丝过滤到外面去成为透过液的就是内压式。液体沿着膜管从膜丝外部流动，过滤到膜丝内部去成为透过液的就是外压式。

中空纤维膜组件内部结构的优点
1. 成千上万的膜丝具有相当高的填充密度，过滤的速度和过滤的体量非常的大，而且料液能够留存的空间很小。
2. 能够进行反洗，提高清洗的效率。这也是在一定程度上提高了抗污染能力。
3. 能够承受的压差大，不用担心破裂。这种中空集束的特殊结构，将受力均匀地分布在每一根膜丝上面，使得中空纤维膜组件整体的抗压能力得到有效的提高。

中空纤维膜内部是由许多的中空膜丝构成的，根据液体在内部的过滤方向还分为外压式和内压式。这种结构使得中空纤维膜组件单位时间内能够过滤更多的液体，具有巨大的处理量。其中空膜丝的均匀受力也不用太担心压差的变化。
