edi超纯水设备原理图-蓝膜

edi超纯水设备原理图

发布者:蓝膜 2019-05-20 |

EDI超纯水设备是指的制备超纯水的EDI模块,其主要原理是通过置换水中的离子来达到水质提纯的效果。今天就和大家介绍一下EDI超纯水设备原理图及工作原理。

EDI超纯水设备是指的制备超纯水的EDI模块,其主要原理是通过置换水中的离子来达到水质提纯的效果。今天就和大家介绍一下EDI超纯水设备原理图及工作原理。

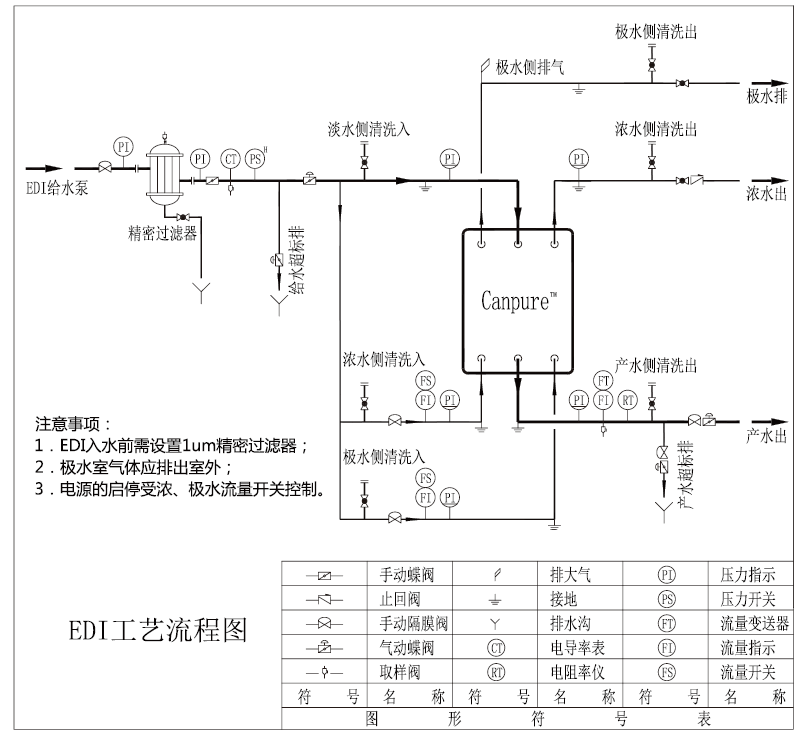

EDI超纯水设备工艺流程图:
edi超纯水设备原理图


EDI超纯水设备工作原理:

EDI工作原理如图所示。EDI膜块中将一定数量的EDI单元用格板隔开,形成浓水室和淡水室。又在单元两端设置阴/阳电极。在直流电的推动下,通过淡水室水流中的阴阳离子分别透过阴阳离子交换膜迁移到浓水室而在淡水室中去除。如下图:

电场使进水中的水分子在离子交换树脂界面离解成H+及OH-,并不断地再生淡水室中阴、阳离子交换树脂。离子交换树脂中的阴、阳离子在再生过程中受到相应正负电极的吸引,透过阳、阴离子交换树脂向所对应的离子膜的方向迁移。当这些离子透过交换膜进入浓室后,H+及OH-重新结合成水。这种H+及OH-的产生、湮灭及阴、阳离子迁移正是离子交换树脂得以实现连续再生的机理。
edi超纯水设备原理图
EDI超纯水设备组成部分:
1、淡水室将离子交换树脂填充在阴、阳离子交换膜之间形成淡水室
2、浓水室在相邻淡水单元的阴阳离子交换膜之间添加树脂,形成浓水室;
3、极水室在电极板与相邻离子交换膜中间添加树脂,形成极水室。
      一个膜块中有正、负两个极水室;
4、绝缘板和压紧板
5、电源及水路连接

EDI超纯水设备的再生过程:
当一个膜块内部的树脂被给水中离子消耗尽的时候,为了使膜块在稳定状态下运行,这时需要再生。再生过程将树脂中多余的离子带出膜块,通过在短时间内大幅度地改变系统操作参数,将树脂中多余的离子从淡水室迁移到浓水室,进而被浓水带出EDI膜块。
1.按上表设置膜块的纯水流量和浓水流量,设置极水流量为80L/h。按上表调整电流,或者设置为通常运行电流的150%-200%(不得超过5.5A),然后运行膜块。
2.再生过程中EDI产水水质开始会有所下降,随着再生的不断进行产水水质会缓慢回升。
3.继续运行4-10小时。
4.恢复正常操作条件。此时膜块应被再生,出水水质恢复正常水平。
