反渗透纯水设备的反渗透膜安装示意图及操作规范

反渗透纯水设备的反渗透膜安装示意图

发布者:admin 2019-05-20 06:48:59 | 5476

反渗透纯水设备在使用过程中,由于膜元件老化和损坏或新安装时,需要将反渗透膜安装至膜壳内。对于安装工具有一定的技术要求。所以今天就和大家介绍一下安装步骤以及安装示意图。

反渗透纯水设备在使用过程中,由于膜元件老化和损坏或新安装时,需要将反渗透膜安装至膜壳内。对于安装工具有一定的技术要求。所以今天就和大家介绍一下安装步骤以及安装示意图。


反渗透设备安装反渗透膜之前的准备工作:

为了记录每支压力容器和膜元件所处的相对位置,首先应设计一张用于辨别别压力容器和膜元件安装位置的示意图,装卸元件的同时,请立即在示意图上填写FILMTECTM膜元件的序列号(位于元件标签上)作为元件编号,标明压力容器和膜元件位置的示意图将有助于你跟踪系统中的每一支元件运行情况。建议装卸元件前还应准备下列物品:
  • 安全橡胶靴-橡皮手套钳子
  • 防护眼镜-硅脂润滑剂-干净的布
  • 甘油
1、仔细检查上游进水管路并从中除去所有的灰尘、油脂、金属碎屑等,如有必要,应对进水管路和反渗透压力容器进行化学清洗,以保证所有的异物均被有效除去。
2、仔细检查进水质量。元件安装前,应该让经预处理系统的合格水流过膜压力容器30分钟,同时检查进入反渗透的水质是否符合膜元件进水规范要求,检查管路是否有泄漏。
3、拆下压力容器的端板和止推环。不同压力容器制造商的端板结构可能不相同,拆卸时应参考其产品示意图。
4、用干净水冲洗已打开的压力容器,除去灰尘和沉积物。如果需要进一步清洗的话,可做一个大到能填满压力容器内径的拖把,让拖把吸满50%甘油水溶液,在压力容器内来回拖拉几次,直到压力容器内壁干净和润滑为止。
5、安装元件前,要保证安装和投运系统的所有零部件和化学药剂均齐全,预处理系统运转正常。
6、仅当计划马上投运系统,才可打开包装,安装膜元件,否则应在原包装内密封存放膜元件。


反渗透膜安装步骤:

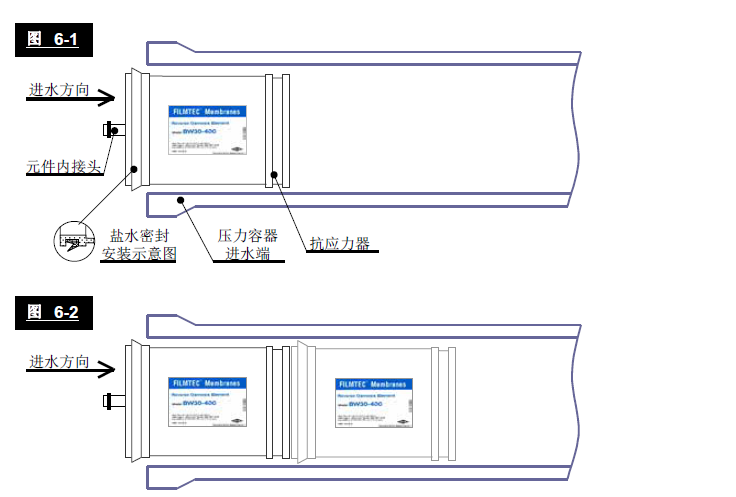

1、从包装箱内小心取出膜元件,检查元件上的盐水密封圈位置和方向是否正确(盐水密封圈开口方向必须面向进水方向,请参阅膜元件性能规范资料上的示意图,如图6-1所示)。
2、将膜元件不带盐水密封圈的一端从压力容器进水端平行地推入,直到元件露在压力容器进水端外面约10公分左右。注意必须始终从压力容器进水端安装元件,如图6-1所示。
3、将元件间的连接内接头插入元件产水中心管内,在安装接头前,可在接头“0”形圈上涂抹少量的硅基“0”形圈润滑剂(道康宁111可以使用,特殊不能使用的场合除外。陶氏化学公司推荐使用化学纯甘油作为连接接头和
“0”形圈的主要润滑剂,甘油是符合FDA的规定化学品),如果没有,请直接用合格预处理水润湿即可。
4、从包装箱内小心取出第二支膜元件,同样检查元件上的盐水密封圈位置和方向是否正确,小心托住该元件并让第一支元件上的内接头插入元件中心产水管内,此时不能让连接内接头承受该元件的重量,平行将元件推入压力容器内直到第二支元件大约露在外面10公分左右,如图6-2所示。
反渗透膜安装示意图
安装示意图
5、重复步骤3和步骤4直到所有元件都装入压力容器内,转移到浓水端,在第一支元件产水中心管上安装元件内接头,如图6-3所示,元件和压力容器的长度决定了单个压力容器内可装膜元件数量。
反渗透纯水设备膜安装示意图
安装示意图

6、在压力容器浓水端安装止推环,如上图所示,定位止推环时应参考压力容器制造商的示意图。不能遗忘止推环的安装,未在压力容器浓水端安装止推环将会严重损坏膜元件。
7、按以下步骤先安装压力容器浓水端的端板。
  1. 认真地检查元件适配器(元件与端板间的过渡接头,俗称手榴弹)上的“0”形圈,将元件适配器插入浓水端板内,为了与外部管路的连接,应仔细定位压力容器浓水端端板,对准元件内接头将浓水端板组合件平行推入压力容器。
  2. 旋转调整浓水端板组合件,使之与外部连接管对准。
  3. 按照压力容器制造商的示意图,安装端板卡环。
8、从进水侧将膜元件推向浓水侧直到第一支安装的膜元件与浓水端板牢固的接触。
9、与步骤7相似安装进水端端板。在安装进水端板前,建议用调整片调节膜元件和端板间的间隙。安装调整片能够防止元件在系统开机和停机时的轴向窜动和元件间的冲击。请参阅<<调整膜元件在压力容器内的轴向间隙>>一节的详细介绍。
10、重复以上步骤,在每一支压力容器内安装膜元件并连接所有的外部进水、浓水和产水管路。

相信您看完以后对于膜元件的安装有一定的了解了,在这里要提醒您,安装完成后要测试反渗透膜使用情况,看有没有存在漏水或装反等情况。如果遇到技术问题时也可咨询我司技术人员,我司提供反渗透纯水设备安装、维修、升级等工作。
