edi模块组装示意图-坎普尔edi模块安装教程-蓝膜

edi模块组装示意图

发布者:蓝膜 2019-11-07 |

Edi模块采购回来后,需要对膜块进行安装才能使用,但是安装过程中需要将edi模块根据产品技术手册对edi模块进行组装。下图就以坎普尔edi模块为大家进行介绍。

Edi模块采购回来后,需要对膜块进行安装才能使用,但是安装过程中需要将edi模块根据产品技术手册对edi模块进行组装。下图就以坎普尔edi模块为大家进行介绍。

1、膜块安装请参考。坎普尔EDI系列膜块的背后面压紧板上设有两个固定螺孔,用于将EDI膜块定位在机架上。由于EDI膜块本身重量较大,该处螺丝只起定位作用,不起固定作用。系统运输时应将膜块单独包装运输。
注意:EDI系统在运输移位时必须将膜块拆下。
2、搬动膜块时不能让水管道或电连接着力。
3、不要将膜块的前端和后端同时固定,因为这样会影响膜块极板间距离的调整。
edi模块组装示意图
膜块装配图
管件的连接
标准膜块为纯水提供了1寸活节(部分),为浓(极)水提供了4分活节(部分),另一部分由用户根据不同用途特殊加工,这些连接部分由PP制成。将管件与膜块连接时,应用扳手卡住膜块上的管件,以免其在扭力作用下被损坏。EDI膜块的电源和管路连接请参见下图。

接地
1、膜块本身通过电源线接地。
2、应将淡水、浓(极)水的入水和出水分别接地。
3、果水流接地不当,可能引起电导率和电阻率仪读数不准和其它问题。

电源连接和接线
直流电源应通过一个三芯电缆与EDI膜块连接。
电缆通过EDI膜块上的电缆密封接头与EDI连接。将电缆密封接头从EDI压紧铝板上拧下,将电缆密封接头上的电缆压紧旋箍拧松,再将三芯电缆的一端穿入电缆密封接头,将电缆的三根线分别与EDI的三根电线通过冷压接头连接。EDI的三根电线中红色为正极、黑色为负极,黄色为地线。确定冷压连接无误后,将电缆密封接头外丝缠绕聚四氟乙烯密封带,将外丝拧入EDI压紧铝板,将三个冷压接头压入铝板与电缆密封接头间的空间。将电缆密封接头上的电缆压紧旋箍拧紧。接线盒底面有一红色LED指示灯,当模块通电运行时,该灯亮表示模块电源极性接反,应将正负电源线对调。

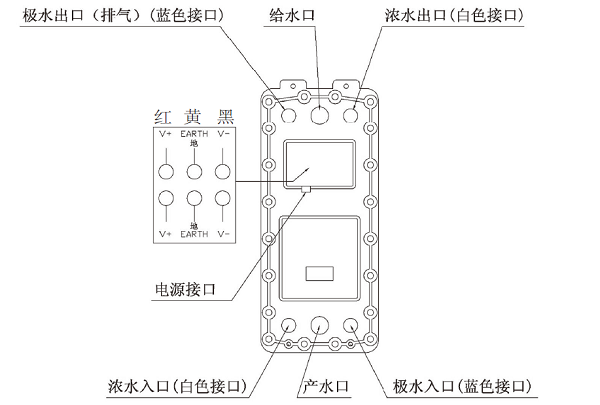

edi模块组装示意图-坎普尔edi模块安装教程
EDI电源连接和接线

隔板间距
膜块隔板间距对EDI膜块很重要,它不仅关系到维持内部压力以保证出水水质,而且关系到防止EDI膜块的内部和外部泄漏。
隔板间距在出厂前已经精确调节,过度调整可能会造成膜块的损害。
膜块最大入水扭力为0.4MPa。在正常压力下不应漏水,如发现漏水应停机检查泄露位置,如间距变大可适当调整,调整后漏水问题若还是无法解决,请立即与供货商联系。

其实不论是坎普尔还是其他品牌的edi模块,在安装时都要注意根据edi模块安装示意图来进行操作,否则可能会导致edi膜块运行时发生故障问题。如果还是不了解操作的用户,可第一时间联系品牌代理商获取技术支持。

本文由蓝膜(www.ilanmo.cn)原创首发,转载请以链接形式标明本文地址或注明文章出处!
