麦克尼斯edi电源mxd-5调试说明书-蓝膜

麦克尼斯edi电源mxd-5调试说明书

发布者:admin 2019-11-07 10:58:57 | 1070

麦克尼斯在使用前需要对edi进行安装调试,这个时候需要将电源连接edi膜块,如果电源没有安装好,edi模块将无法工作。下面是麦克尼斯edi电源mxd-5调试说明书。

麦克尼斯在使用前需要对edi进行安装调试,这个时候需要将电源连接edi膜块,如果电源没有安装好,edi模块将无法工作。下面是麦克尼斯edi电源mxd-5调试说明书。

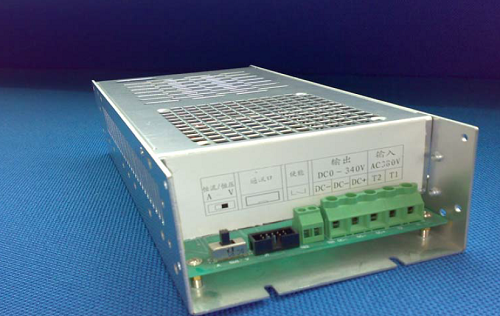

麦克尼斯edi电源

麦克尼斯edi电源mxd-5安装调试:
MXD-5是单相直流电源控制器,专为配套MX系列产品的整流电源。
装置采用品质优良的飞利浦、汤姆逊等著名品牌器件,以保证本电源装置的优良品质和稳定的运行状态。
直流电源是通过运用德国IXYS品牌的可控硅桥的相位角来实现把单相交流电转变成脉动的直流电。整流后的直流电源和控制显示器通过通讯线连接,可调节直流电源的输出电压或电流,并显示直流输出的电压或电流数值。装置结构紧凑合理,安装方便,高可靠性,宽调压范围,抗干扰能力强。

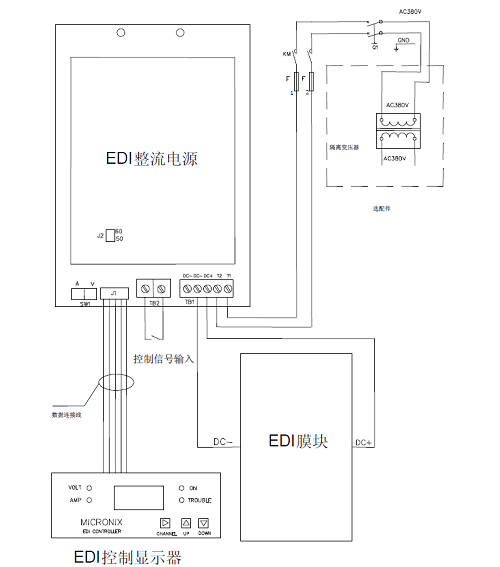

麦克尼斯edi电源mxd-5调试说明书
整流电源器符号使用说明
TB1
T1,T2-----单相交流电源输入(380VAC,50/60Hz)
DC十-----直流输出至EDI膜块正极(0-6.5A/330VDC)
DC一-----直流输出至EDI膜块负极(O-6.5A//330VDC)
DC一-----接地(未使用隔离变压器时,此端子不得接地)
TB2----控制信号输入(无源信号,通常用于流量开关控制)
J1-------通讯信号连接端子排(与显示控制器连接)
SW1------A/V恒流/恒压模式转换开关
J2-----工作电压频率选择(50Hz/60Hz)(插脚型)

注意:EDI整流设备停运时,不得有RO(或相同水质的水)通过设备,否则设备在下次启运时需要较长的时间进行再生。

Edi膜块在安装过程中,特别是电源安装,应根据要求将线和接口对应连接,如果操作不明确的地方,应参考技术手册或寻求专业人员帮助。Edi模块安装,非专业人员应在技术人员指导下操作。
