坎普尔edi模块工艺流程图-蓝膜

坎普尔edi模块工艺流程图

发布者:蓝膜 2019-11-21 |

坎普尔公司生产的edi模块产品当下在超纯水制备工艺上应用非常广泛,特别是在医药及电子等领域深受用户青睐。但是对于工艺流程来说,大多数用户都不是很熟悉,今天就和大家介绍一下坎普

坎普尔公司生产的edi模块产品当下在超纯水制备工艺上应用非常广泛,特别是在医药及电子等领域深受用户青睐。但是对于工艺流程来说,大多数用户都不是很熟悉,今天就和大家介绍一下坎普尔edi模块工艺流程图。

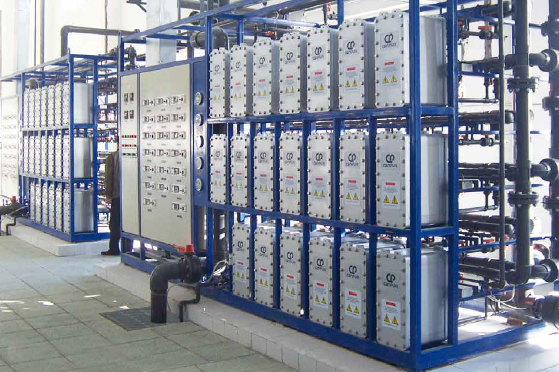

坎普尔edi模块

坎普尔edi模块工艺流程图:

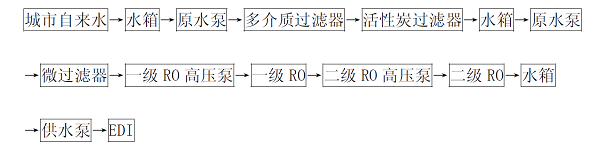

1.二级反渗透edi模块工艺流程图
坎普尔edi模块工艺流程图
工艺特点:
二级RO:通过二级RO方案技术处理,可以完全达到EDI设备进水条件的各项要求。EDI系统可以稳定且长期运行。
关键点:可以在一级RO出水至二级RO高压泵进水之间加注Na0H,调节pH值(7-9),将一级RO产水中的CO2转变成HCO3-离子,通过二级RO去除。
适用范围:原水浊度、硬度、碱度、余氯、电导率等参数指标偏高可替换单元:系统中多介质过滤器可采用UF设备替换。

2.一级反渗透edi模块工艺流程图:
反渗透edi模块工艺流程图
工艺特点:
软化:通过软化工艺,解决了EDI对进水硬度的要求,不足之处是软化器需要定期的再生
一级RO:通过一级RO方案技术处理,除了CO2以外基本达到EDI设备进水条件的各项要求。EDI系统可以运行。
关键点:由于一级RO不能完全将水中的CO2去除,导致EDI设备进水的CO2超标,所以应采用脱气膜装置将水中CO2去除,保证EDI进水符合条件。
适用范围:原水浊度、硬度、碱度、余氯、电导率等参数指标不高,且水质比较稳定。
可替换单元:系统中多介质过滤器可采用UF设备替换一个良好的EDI系统的构成,最主要就是其前处理部分在设计中就要考虑到尽最大可能满足上面所提到的EDI进水条件,推荐的两个方案中所配置的主要设备其功能如下:
多介质过滤器:去除水中的颗粒、悬浮物、胶体等杂质,使出水的浊度小于1,SDI≤4。
保证RO不被这些杂质污堵。

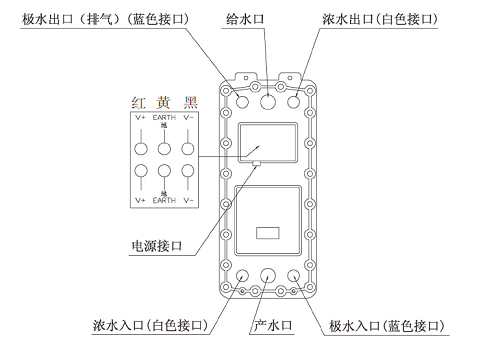

EDI电源接口图
EDI电源结构
EDI电源接口图

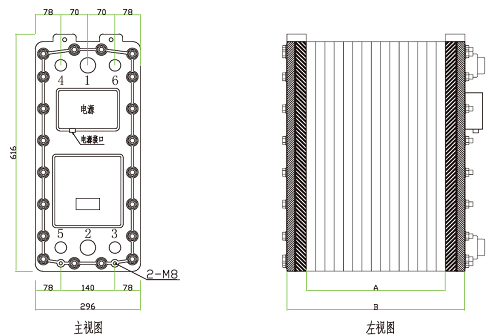

坎普尔EDI的膜块结构:
Canpure EDI主要由以下几个部分组成:
1.淡水室将离子交换树脂填充在阴、阳离子交换膜之间形成淡水室;
2.浓水室在相邻淡水单元的阴阳离子交换膜之间添加树脂,形成浓水室;
3.极水室在电极板与相邻离子交换膜中间添加树脂,形成极水室。
一个膜块中有正、负两个极水室;
4.绝缘板和压紧板
5.电源及水路连接

坎普尔EDI模块在传统EDI技术的基础上,对膜块的内部结构进行了革命性的创新,使得EDI模块的给水条件大大放宽,操作大大简化,运行费用大大降低。

不论是坎普尔edi模块还是其他品牌的edi模块,其实在纯水制备工艺中的作为及流程都是一样的,主要区别就是产水量和模块性能有所区别。如果您想了解更多关于坎普尔edi模块方面的内容,欢迎联系我们。

本文由蓝膜(www.ilanmo.cn)原创首发,转载请以链接形式标明本文地址或注明文章出处!
