工业反渗透膜拆装图示-蓝膜

工业反渗透膜拆装图示

发布者:蓝膜 2019-11-22 |

工业反渗透膜在使用前要讲膜元件安装在反渗透设备的,但是安装的操作步骤都必须要严格按照技术规范来操作,否则将会影响工业反渗透膜产水效果。

工业反渗透膜在使用前要讲膜元件安装在反渗透设备的,但是安装的操作步骤都必须要严格按照技术规范来操作,否则将会影响工业反渗透膜产水效果。

1. 工业反渗透膜预处理
通常工业反渗透膜放置在1%浓度的亚硫酸氢钠溶液中保存,运行前首先应用纯水(合格的预处理产水或反渗透产水)充分冲洗。
2.密封圈安装注意事项
如下图所示,工业反渗透膜进水侧有一个浓水密封圈,注意密封圈的安装方向是口向进水侧张开。浓水密封圈的功能是密封工业反渗透膜与膜壳之间的间隙,保证进水全部经过工业反渗透膜内的通道流动。进水侧的压力会使浓水密封圈的开口向膜壳内壁紧压密封。若密封圈的安装方向相反,则密封圈不能密闭,造成一部分进水在工业反渗透膜外侧流动,致使膜表面流速降低,导致膜表面的浓差极化现象不能被抑制,从而缩短膜的使用寿命。
3. O型圈安装注意事项
8英寸工业反渗透膜的连接件和适配器外表面环形凹槽内分别安装了橡胶O型圈;4英寸工业反渗透膜的连接件和适配器内表面环形凹槽内分别安装了橡胶O型圈。首先确认O型圈安装在适配器和连接件指定位置上,安装时需注意O型圈及连接件表面没有划伤或附着物,并注意不要将O型圈扭曲安装。若连接件发生泄漏,进水就会混入产水中,会导致产水水质下降。安装在集水管上时,O型圈和集水管的表面用纯水、蒸馏水或亲水性甘油润滑以便于安装。
4.将反渗透膜推入膜壳
卸下膜壳两侧端板安装工业反渗透膜。将适配器安装在第一支工业反渗透膜浓水侧的集水管上。然后将工业反渗透膜从膜壳进水侧向膜壳的浓水侧缓缓推入膜壳内。
工业反渗透膜拆装图示
单支工业反渗透膜安装图例

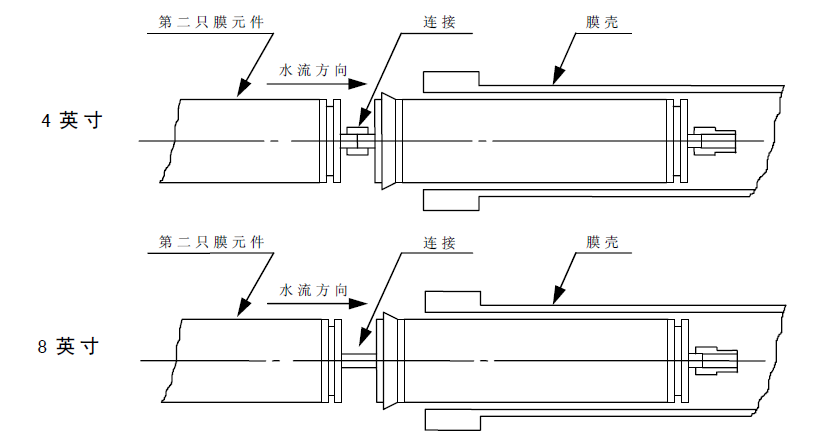

5.数只工业反渗透膜安装操作规范
下图所示,数支工业反渗透膜连续安装时,前一支工业反渗透膜完全进入膜壳之前,就要准备下一支工业反渗透膜与连接件连接。同时要注意不要让工业反渗透膜与膜壳边缘接触,以防产生擦伤,尽量平行推进。
注:8英寸与4英寸的连接件外形不同
数只工业反渗透膜拆装图示
数支工业反渗透膜安装图例

6.连接端板
最后在最后安装的工业反渗透膜集水管上安装产品适配器。最终应确认工业反渗透膜与适配器、工业反渗透膜及连接件完全紧密连接,然后将浓水侧端板与膜壳连接。端板的连接方法请参照膜壳生产厂的使用说明书。

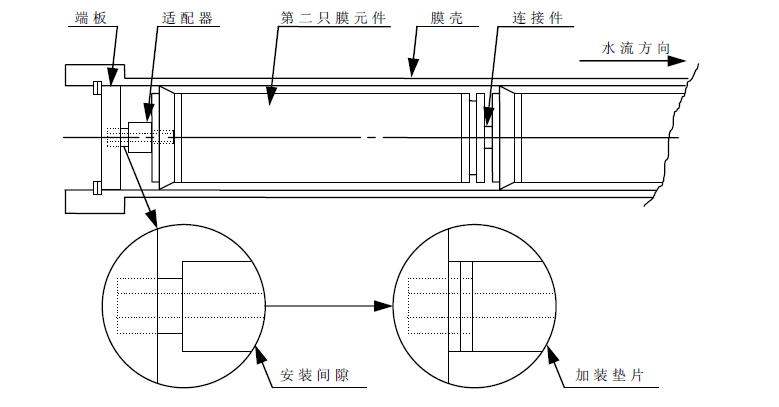

7.处理端板与适配器间的间隙
完成浓水侧端板的安装后,应再次从进水侧向浓水侧推动工业反渗透膜,保证其完全紧密连接,然后再进行进水侧端板的安装,安装进水侧端板时应注意测量端板与适配器之间的间隙,并通过叠加硬质塑料垫片消除存在的间隙。端板的连接方法请参照膜壳生产厂的使用说明书。
安装调试
安装间隙调整垫片

工业反渗透膜拆装图
工业反渗透膜的拆卸与保存
(1)拆下膜壳周围连接的管道,卸下膜壳两端端板。
(2)将工业反渗透膜从膜壳的进水侧向膜壳的浓水侧推动,在膜壳的浓水侧依次将工业反渗透膜一支一支取出。当膜壳内安装有多支(2-6支)工业反渗透膜时,取出工业反渗透膜时需要进水侧使用集水管退出棒增加在膜壳内推动的距离。(禁止使用坚硬的金属棒)。
(3)工业反渗透膜的保存方法如表-2所示。若不严格遵守保存规定,可能会导致工业反渗透膜的再使用性能下降。

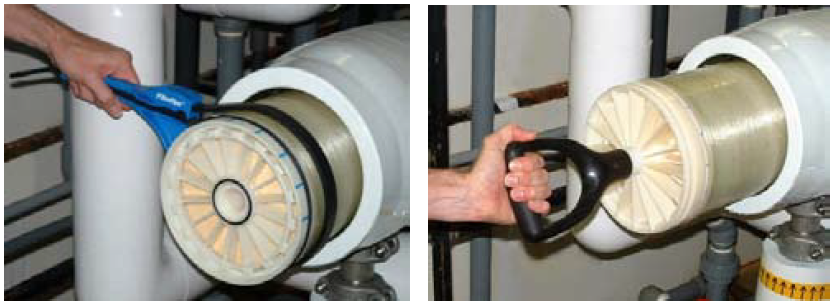

与传统接头相比,iLEC端面自锁工业反渗透膜可在数分钟内安装两支工业反渗透膜,当正确地将元件连锁在一起时,抗应力器自锁型端面会产生独特的快速咬合,并发出咔嗒咬合声,当工业反渗透膜咬合在一起后,应确认工业反渗透膜抗应力器上的标记线已连成一线,它让安装者立即就知道O形密封圈已被压缩,并形成了无泄露连接。下图展示了安装工业反渗透膜的选配工具,带钳和拉手。



工业反渗透膜在安装时要注意,不要使用尖锐物品花开包装,以免损坏膜元件表面。工业反渗透膜拆装时应由技术人员安装操作,或在技术人员指引下对工业反渗透膜进行拆装。
