反渗透膜的安装示意图

发布者:蓝膜 2020-01-14 |

在反渗透膜安装时,大多数用户由于不了解安装步骤,且没有详细的安装操作指引,导致安装时膜元件装反或对反渗透膜造成损伤等问题。今天就为大家整理了一些关于反渗透安装的知识以及反

在反渗透膜安装时,大多数用户由于不了解安装步骤,且没有详细的安装操作指引,导致安装时膜元件装反或对反渗透膜造成损伤等问题。今天就为大家整理了一些关于反渗透安装的知识以及反渗透膜的安装示意图。

反渗透膜安装示意图:

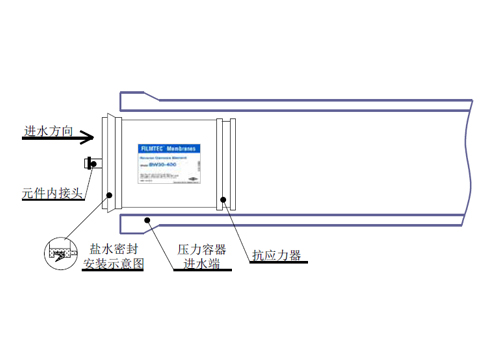

1.从包装箱内小心取出膜元件,检查元件上的盐水密封圈位置和方向是否正确(盐水密封圈开口方向必须面向进水方向,请参阅膜元件性能规范资料上的示意图,如下图)

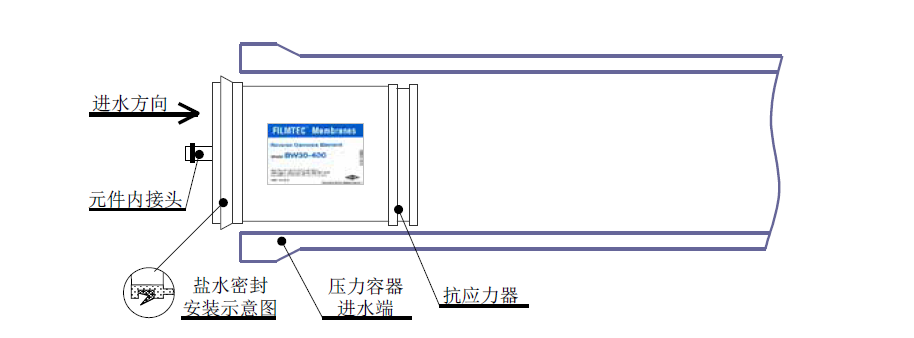

2.将膜元件不带盐水密封圈的一端从压力容器进水端平行地推入,直到元件露在压力容器进水端外面约10公分左右。注意必须始终从压力容器进水端安装元件,如下图所示。
反渗透膜安装示意图
3.将元件间的连接内接头插入元件产水中心管内,在安装接头前,可在接头“O”形圈上涂抹少量的硅基“O”形圈润滑剂(道康宁111可以使用,特殊不能使用的场合除外。陶氏化学公司推荐使用化学纯甘油作为连接接头和
“O”形圈的主要润滑剂,甘油是符合FDA的规定化学品),如果没有,请直接用合格预处理水润湿即可。

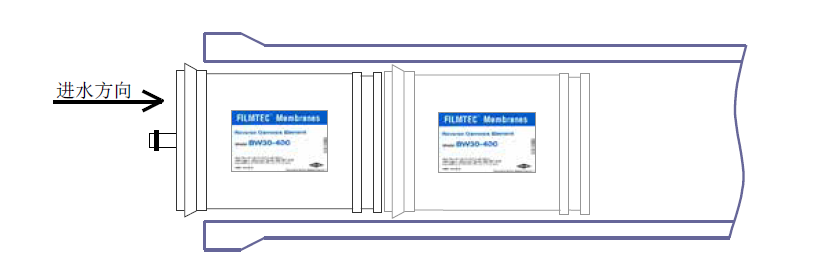

4.从包装箱内小心取出第二支膜元件,同样检查元件上的盐水密封圈位置和方向是否正确,小心托住该元件并让第支元件上的内接头插入元件中心产水管内,此时不能让连接内接头承受该元件的重量,平行将元件推入压力容器内直到第二支元件大约露在外面10公分左右,如下图所示。
反渗透膜进水安装方向示意图

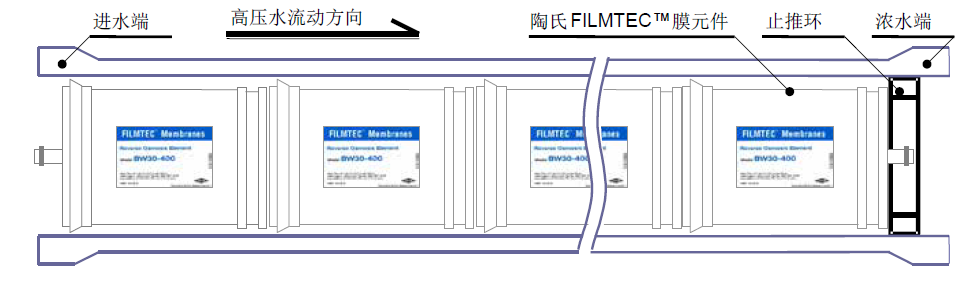

5.重复步骤3和4直到所有元件都装入压力容器内,转移到浓水端,在第一支元件产水中心管上安装元件内接头,如下图所示,元件和压力容器的长度决定了单个压力容器内可装膜元件数量

反渗透膜流水方向示意图
3.在压力容器浓水端安装止推环,如图63所示,定位止推环时应参考压力容器制造商的示意图。不能遗忘止推环的安装,未在压力容器浓水端安装止推环将会严重损坏膜元件。
7.按以下步骤先安装压力容器浓水端的端板。
7-1.认真地检查元件适配器(元件与端板间的过渡接头,俗称手榴弹)上的“O”形圈,将元件适配器插入浓水端板内,为了与外部管路的连接,应仔细定位压力容器浓水端端板,对准元件内接头将浓水端板组合件平行推入压力容器
7-2.旋转调整浓水端板组合件,使之与外部连接管对准
7-3.按照压力容器制造商的示意图,安装端板卡环

8.从进水侧将膜元件推向浓水侧直到第一支安装的膜元件与浓水端板牢固的接触。
9.与步骤7相似安装进水端端板。在安装进水端板前,建议用调整片调节膜元件和端板间的间隙。安装调整片能够防止元件在系统开机和停机时的轴向窜动和元件间的冲击。请参阅<<调整膜元件在压力容器内的轴向间隙>>一节的详细介绍。
10.重复以上步骤,在每一支压力容器内安装膜元件并连接所有的外部进水、浓水和产水管路。
反渗透膜垫片安装示意图

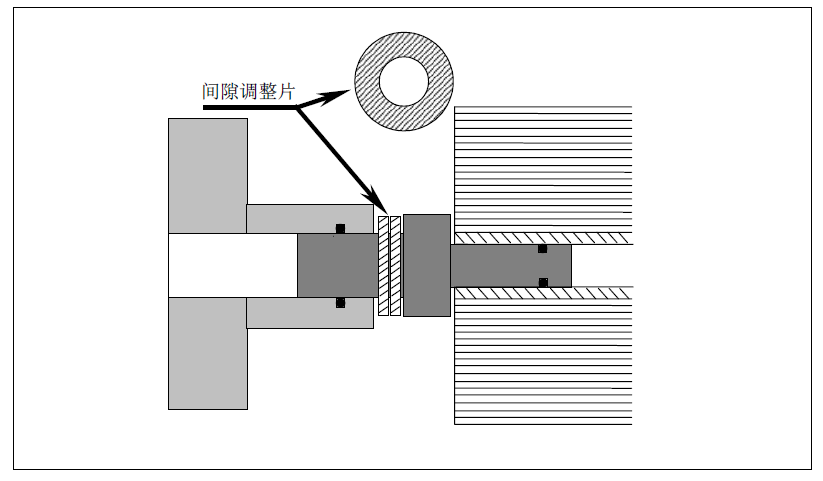

调整垫片及其安装示意图

膜元件压力容器其内部长度会有一定的过盈尺寸允许元件长度的微小变化,由于过盈的存在,开机和停机时膜元件会在压力容器内前后滑动,加速密封件的磨损,此外升压时压力容器也将伸长,在极端情况下,与进水或浓水相邻的元件可能会从端板上脱离开来,从而产生严重的产水渗漏。在装配元件时调整膜元件在压力容器内的轴向间隙就可减少装置开停机时元件的窜动,保证内接头与最前面和最后面的元件均能牢固的接触密封调整间隙片可采用垫片状塑料环,通常为5mm(0.2英寸)厚,其内孔直径略比端板内接头外径大。上图是安装多个间隙片的典型示意图,它能保证将所有元件紧紧地顶住止推环和压力容器的浓水端板。
